Douille DCL : à quoi elle sert et comment raccorder un lustre
Cristenza
Vous avez déballé le lustre, levé les yeux vers le plafond : deux fils qui dépassent, parfois un petit boîtier, et une notice qui parle d'un « DCL ». Ce mot passe inaperçu jusqu'au jour de l'installation. Comprendre à quoi sert une douille DCL évite une visite inutile au magasin et, surtout, un raccordement approximatif, fait à la hâte un soir de semaine.
Ce guide explique ce qu'est le DCL, où on le trouve, ce que signifie la mention de 25 kg, et dans quel ordre aborder le raccordement d'un lustre, en France comme en Suisse.
Douille DCL : à quoi elle sert, et ce qu'elle n'est pas
DCL signifie dispositif de connexion pour luminaire. C'est l'élément fixé au plafond qui relie le luminaire à l'installation électrique et qui sert aussi de point d'accroche pour un luminaire suspendu. En France, c'est ce que prévoit la norme NF C 15-100 à l'endroit où l'on place le luminaire. Quand on parle de « douille DCL », on désigne en pratique ce point de connexion, pas la douille qui reçoit l'ampoule.
La confusion est fréquente, car le mot « douille » désigne deux pièces différentes, qui n'ont ni le même rôle ni la même place. Au bout du bras du luminaire, la douille reçoit l'ampoule, avec un culot qui se lit par une lettre et un chiffre : E27 correspond à un culot à vis de 27 mm de diamètre. Au plafond, le DCL relie le luminaire au réseau. L'un se choisit avec l'ampoule, l'autre se vérifie avec l'installation.
Cette distinction change la façon de préparer l'achat. Une fiche produit qui mentionne un culot vous renseigne sur l'ampoule, pas sur le raccordement. Pour le plafond, c'est le mode d'installation qui compte : suspension à hauteur réglable ou montage en surface. Parcourir la collection de lustres avec cette grille de lecture évite bien des surprises le jour de la pose.
DCL luminaire : où le trouve-t-on dans un logement
La NF C 15-100 prévoit, dans le séjour, les chambres et la cuisine, un point lumineux de centre équipé d'un DCL. C'est donc à ces endroits que vous avez le plus de chances de le trouver dans un logement récent ou rénové : au milieu du plafond, à l'aplomb de la pièce, là où l'on installe naturellement un lustre ou un plafonnier.
Dans un logement plus ancien, ou transformé au fil des années, la situation peut être différente. Il arrive qu'on ne trouve qu'un simple départ de fils au plafond, sans dispositif dédié, ou un montage installé il y a longtemps, pour un luminaire précis. Le DCL n'est donc pas une certitude : c'est une exigence de la norme pour les installations qui la suivent, pas une garantie pour toutes les pièces d'un immeuble.
Pour savoir où vous en êtes, coupez d'abord le courant au disjoncteur, puis regardez ce qui sort du plafond, sans rien démonter. Si vous reconnaissez un boîtier de connexion et que le luminaire que vous visez prévoit ce type de raccord, vous êtes dans le cas courant. Si vous hésitez, prenez une photo : elle servira à un électricien qui n'aura pas à se déplacer pour poser la première question.
Les 25 kg du DCL : une capacité, pas une promesse sur votre plafond
On lit souvent qu'un DCL supporte 25 kg. La formule est trompeuse si on la prend au pied de la lettre. La boîte DCL est conçue pour supporter une suspension d'au moins 25 kg, mais seulement si elle est posée correctement dans un support qui le permet. Cela ne veut pas dire que tout plafond tient 25 kg : la boîte n'est pas plus solide que ce qui la retient.
Le support compte autant que la boîte : plaque de plâtre, dalle, faux plafond ou plancher léger ne réagissent pas de la même manière, et le même luminaire peut être très bien tenu dans un cas, et mal dans l'autre. Pour une cheville ou une fixation particulière, la charge admissible est donnée par le fabricant de cette fixation, jamais par le fabricant du luminaire ni par un chiffre entendu en magasin. Si vous avez un doute sur la nature de votre plafond, un professionnel tranche en quelques minutes.
Posez-vous aussi la question du poids réel, en kilogrammes, tel que la fiche l'indique. Le lustre Perle, un globe de cristal à culot E27, mesure 31 × 31 × 18 cm pour 1,9 kg, avec une suspension à hauteur réglable. Un luminaire de ce gabarit reste très en dessous de ce que la boîte est conçue pour supporter. C'est un repère utile : vous savez ce qu'on vous demande de porter, et vous le comparez au support.
Compatibilité : lire la fiche avant de commander

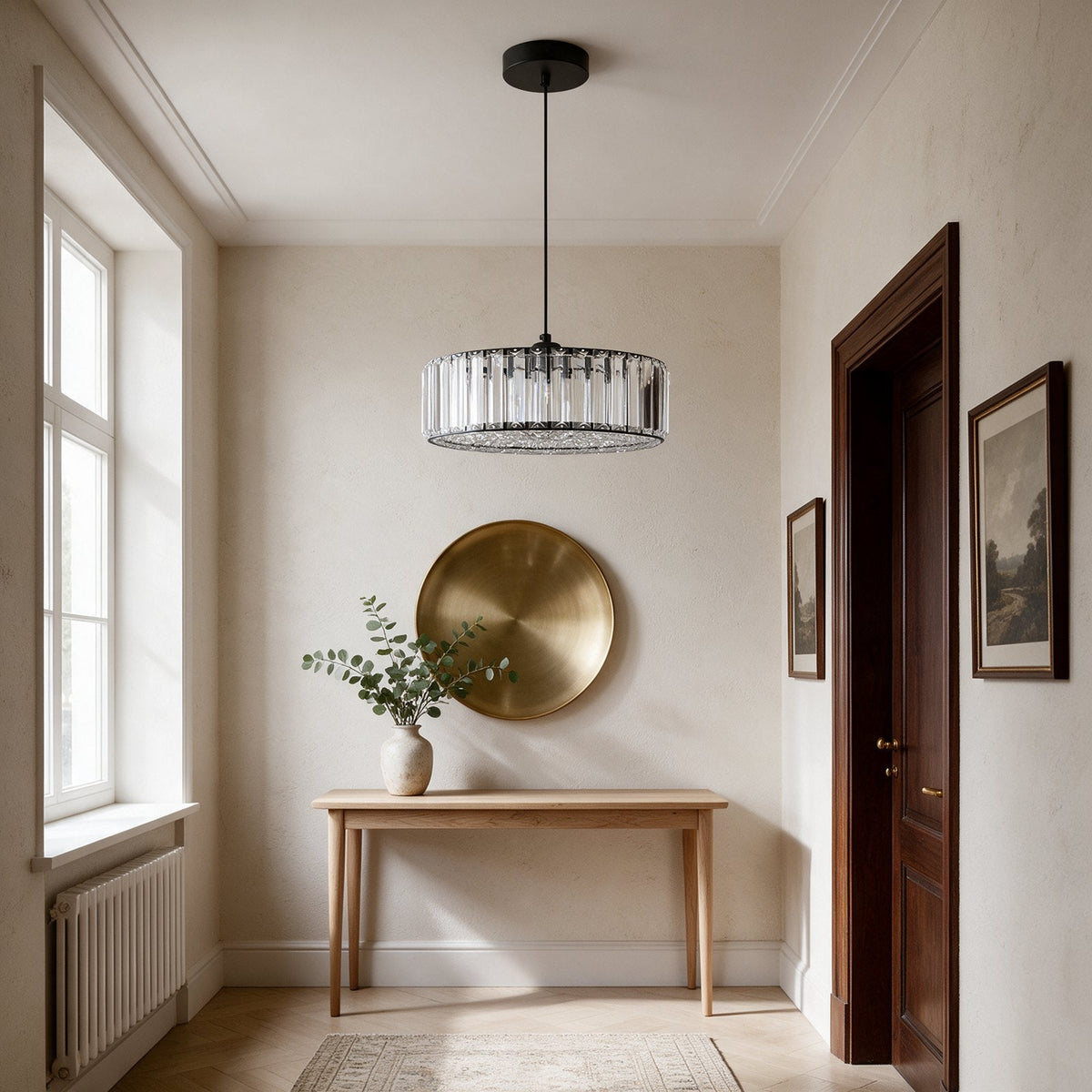

Trois lignes de la fiche répondent à l'essentiel : le mode d'installation, le culot et la tension. Le lustre Halo indique un montage en surface, avec un diamètre de 20 cm pour 19 cm de hauteur et un câble de 100 cm. Le lustre Perle, lui, se suspend à hauteur réglable. Deux modes d'accroche différents, donc deux façons de préparer le plafond. Pour arbitrer entre montage en surface et suspension, le comparatif lustre ou plafonnier détaille les critères pièce par pièce.
Côté ampoule, la fiche du lustre Halo précise un culot E27, une ampoule non fournie et une puissance maximale de 40 W. Cette limite se respecte : elle protège le luminaire de la chaleur. Si vous aviez en tête une ampoule plus puissante, c'est la valeur de la fiche qui fait foi, pas l'habitude prise sur un ancien luminaire, ni la référence lue sur un emballage de passage.
Enfin, les fiches indiquent une tension de fonctionnement de 85 à 265 V, ce qui couvre la tension de secteur d'un logement courant. Retenez la méthode : on compare la fiche, la notice et ce que le plafond offre déjà, dans cet ordre, avant de sortir la moindre vis. Si une de ces trois sources manque, ou ne colle pas avec les autres, ne passez pas à la suite sans avis. Pour une suspension en fibre naturelle, le guide de la suspension en rotin rappelle les repères de diamètre et de hauteur à vérifier avant de commander.
Raccorder un lustre en sécurité : l'ordre des gestes
Avant toute chose, coupez le disjoncteur du circuit concerné et vérifiez l'absence de tension, c'est la règle de sécurité de base avant d'approcher les fils. Couper l'interrupteur mural ne suffit pas : il peut ne couper qu'un fil, laissant l'autre sous tension. Une fois le disjoncteur abaissé, un testeur adapté confirme que le circuit est bien hors tension. Ce contrôle prend une minute et ne se remplace par rien : ni l'habitude, ni la confiance dans l'ancien montage, ni l'idée que le circuit est sûrement coupé.
Les couleurs des conducteurs suivent un code. Le bleu clair désigne le neutre, le vert et jaune la terre, et la phase prend une autre couleur, souvent rouge, marron ou noir. Le vert ou le jaune seul ne servent jamais de phase, et le bleu non plus. Suivez ensuite la notice du luminaire pour savoir où chaque fil se raccorde : ce qu'elle dit prime sur toute explication générale, y compris celle-ci. Pour suivre les repères de câblage fil par fil, voyez aussi comment brancher un lustre : phase, neutre et terre.
Faites-vous aider pour tenir le luminaire pendant le raccordement : un lustre ne doit jamais pendre au bout de ses fils. En cas de doute, c'est un électricien qu'il faut appeler : fils sans repère lisible, boîtier abîmé, support incertain, absence de terre sur une installation qui devrait en avoir une. Aucun lustre ne mérite qu'on contourne une règle de sécurité.
En Suisse : l'OIBT remplace la NF C 15-100
La NF C 15-100 est une norme française : elle ne s'applique pas en Suisse. Ce sont les règles de l'OIBT qui encadrent les travaux d'installation. Elles permettent à un particulier de raccorder ou de débrancher un luminaire dans le logement qu'il occupe et dans ses locaux annexes, sans autorisation d'installer, selon l'article 16, alinéa 2, lettre b. Au-delà, c'est un installateur autorisé qui intervient.
Ce que vous trouverez au plafond peut donc différer de ce que décrit la norme française, et le mot DCL n'y est pas forcément employé, ni par les installateurs ni sur les emballages. Le principe reste le même : un point de connexion, un point d'accroche, et un support à évaluer avant de suspendre quoi que ce soit. Les précautions de la section précédente valent des deux côtés de la frontière.
Au-delà de ce cadre, par exemple pour déplacer un point lumineux ou modifier le circuit, il faut un installateur autorisé. Poser un luminaire sur un raccord existant reste une opération accessible, mais créer ou modifier l'installation ne l'est pas. Dans le doute sur la limite entre les deux, mieux vaut demander avant de commencer : une question posée avant la pose coûte toujours moins qu'une reprise après coup.
La douille DCL se résume en trois idées : c'est un point de connexion et d'accroche, la boîte et son support doivent être évalués ensemble, et le raccordement s'aborde disjoncteur coupé, notice en main. Avec ces repères, la mention qui intriguait sur la notice devient un simple point de contrôle avant la pose.
